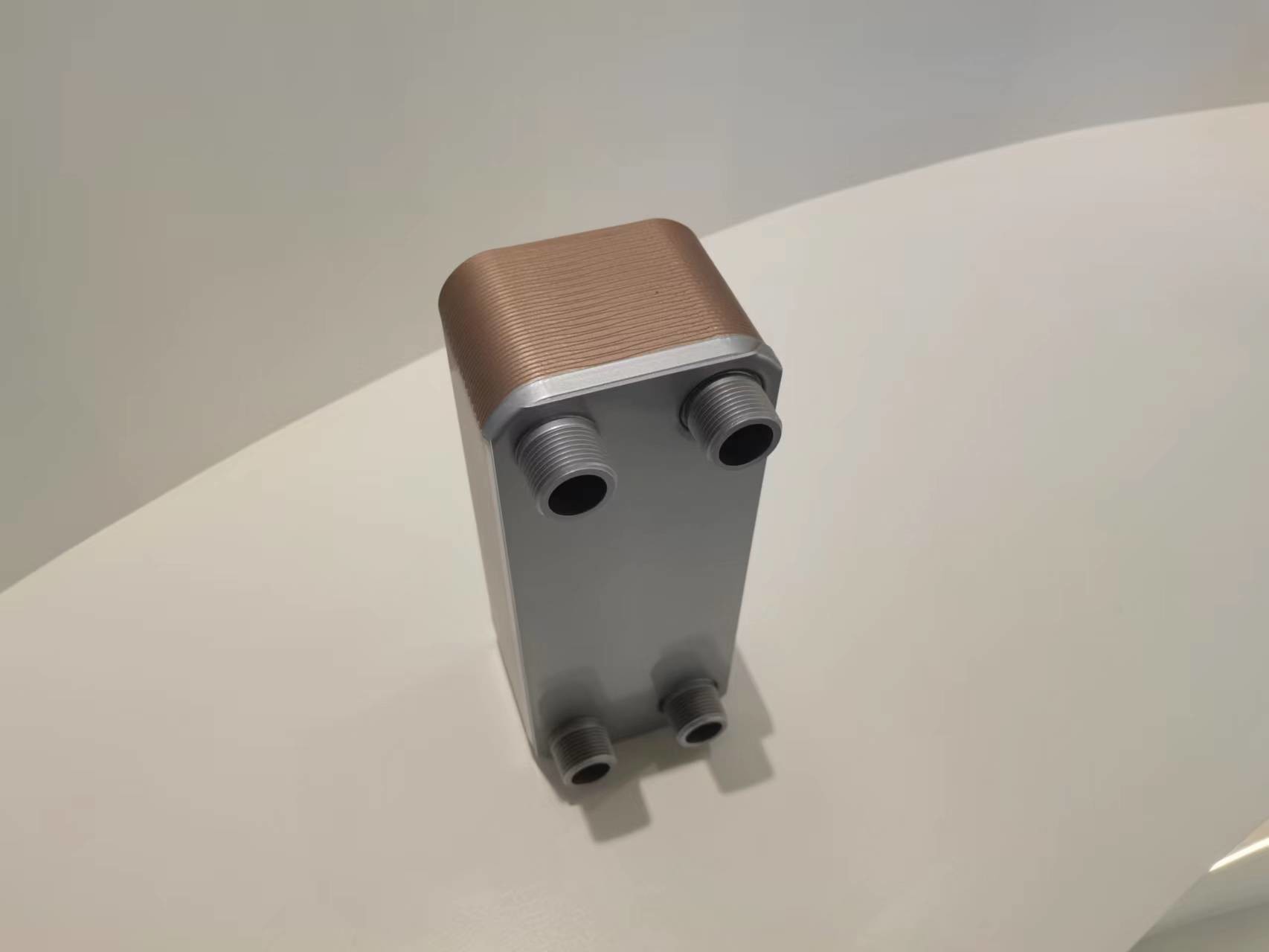

UFP-BHE Wasseraufwärmplatte Wärmetauscher Ungleicher Durchflussweg 18m3/h

Handhabung von Flüssigkeiten mit unterschiedlichen Durchflussraten UFP-BHE Ungleicher Durchflussweg Brazplattenwärmetauscher

Einführung des Produktes:

Einmit einem nicht gleichem Durchfluss (UFP-BHE)ist eine Art gelöteter Plattenwärmetauscher, der für den Umgang mit Flüssigkeiten mit unterschiedlichen Durchflussraten oder Durchflussmerkmalen ausgelegt ist.Es ist speziell darauf ausgelegt, eine ungleiche Strömungsverteilung zwischen heißen und kalten Flüssigkeiten zu ermöglichen, die trotz der unausgewogenen Durchflussraten eine effiziente Wärmeübertragung gewährleistet.

Hier sind einige wesentliche Merkmale und Eigenschaften von gelöteten Wärmetauschern mit ungleichem Durchfluss:

Strömungskonfiguration: Im Gegensatz zu herkömmlichen Schweißplattenwärmetauschern, die typischerweise einen symmetrischen Strömungsweg haben, haben UFP-BHE ein asymmetrisches Design.Sie sind speziell für den Umgang mit Flüssigkeiten mit unterschiedlichen Durchflussraten oder Durchflussmerkmalen ausgelegt.

Ungleiche Kanalbreiten: Die Kanäle auf der einen Seite der UFP-BHE sind breiter als die Kanäle auf der anderen Seite.Dieses Design ermöglicht es, unterschiedliche Durchflussraten oder Flussungleichgewichte zwischen den heißen und kalten Flüssigkeiten zu berücksichtigen.

Durchflussverteilung: Die breiteren Kanäle sollen die Flüssigkeit mit der höheren Durchflussrate behandeln, während die schmaleren Kanäle die Flüssigkeit mit der niedrigeren Durchflussrate behandeln.Dies hilft, den Fluss gleichmäßiger über die Wärmeübertragungsoberfläche zu verteilen, die einen effizienten Wärmeaustausch fördern.

Turbulenzgenerierung: Die Plattenkonstruktion von UFP-BHE enthält Merkmale wie Wellungen oder Grübchen, um Turbulenzen im Flüssigkeitsfluss zu induzieren.Turbulenzen erhöhen die Wärmeübertragung, indem sie das Mischen und den Kontakt zwischen den Flüssigkeiten erhöhen, um etwaige Ungleichgewichte bei der Durchflussrate auszugleichen.

Wärmeübertragungseffizienz: Trotz der ungleichen Durchflussraten sind UFP-BHE so konzipiert, dass eine effiziente Wärmeübertragung zwischen den Flüssigkeiten gewährleistet ist.Der asymmetrische Strömungsweg und die Turbulenzgenerierung helfen, die Wärmeübertragungsflächennutzung zu maximieren und die Gesamtwärmeübertragungsleistung zu verbessern.

Kompaktes Design: UFP-BHE bieten ein kompaktes und platzsparendes Design, ähnlich wie andere Schweißplattenwärmetauscher.eine große Wärmeübertragungsfläche innerhalb eines relativ kleinen physikalischen Fußabdrucks bietet.

Schweißverfahren: UFP-BHE werden mit einem Schweißverfahren hergestellt, bei dem die Platten mit einer Schweißlegierung zusammengefügt werden.Durch das Brazen entsteht eine starke und undichte Verbindung zwischen den Platten, so daß auch unter unterschiedlichen Strömungsbedingungen ein zuverlässiger Betrieb gewährleistet ist.

Vielseitigkeit: UFP-BHE finden Anwendungen in verschiedenen Branchen und Prozessen, in denen ungleiche Durchflussraten oder Durchflussungleichgewichte vorliegen.Fernwärme und Fernkühlung, thermischen Kraftwerken und industriellen Prozessen, bei denen trotz Flussgeschwindigkeitsschwankungen eine effiziente Wärmeübertragung erforderlich ist.

Paketbereich:

Material:
