Schweißplattenwärmetauscher Wärmerückgewinnung, Wärmepumpen und Haushaltswärmwasseranwendungen
Einleitung:

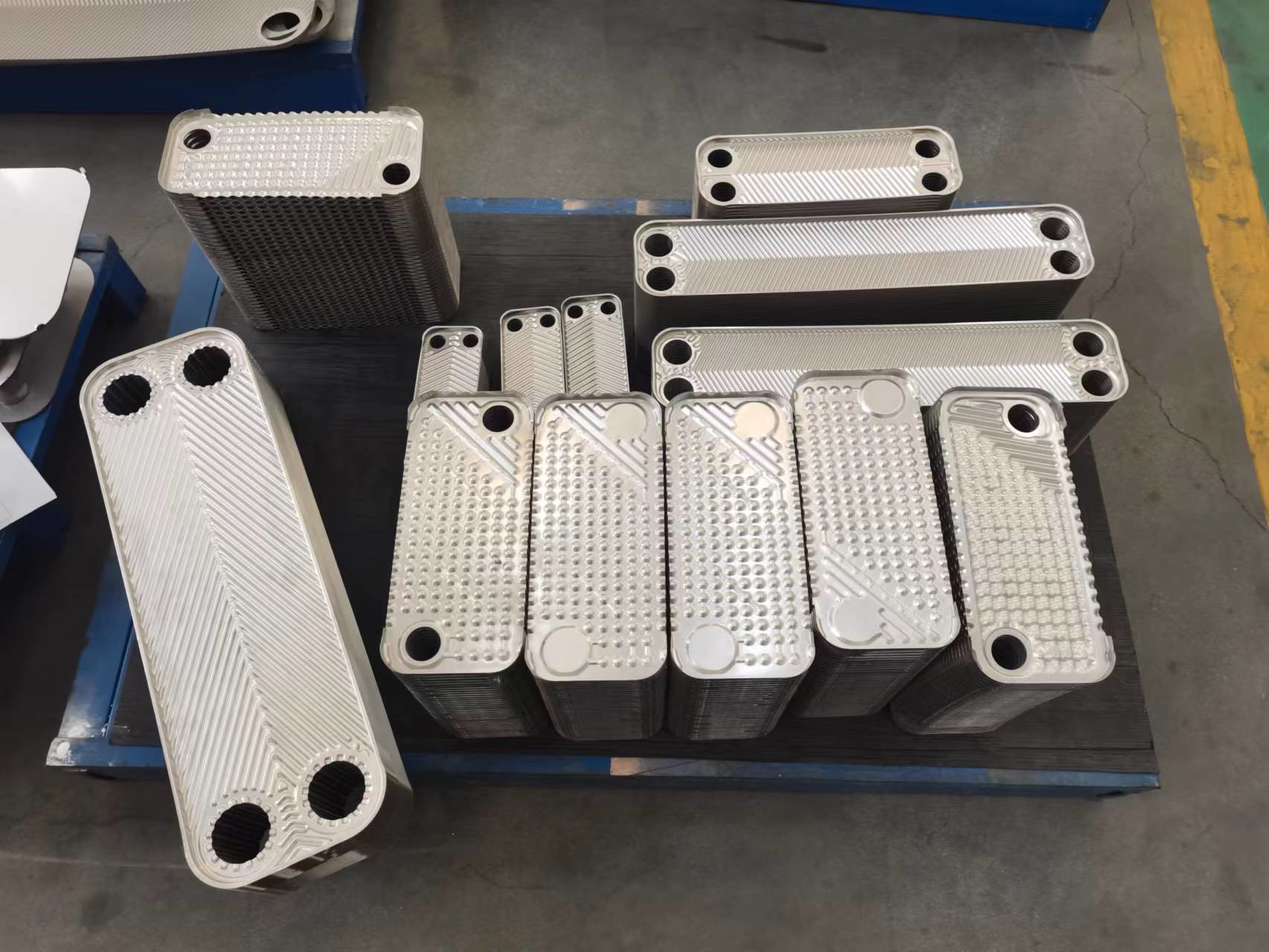

Ein Schweißplattenwärmetauscher ist eine Art Wärmeübertragungseinrichtung, die Schweißtechnologie verwendet, um Metallplatten zusammenzubringen.aus rostfreiem Stahl und sind in einem Wellmuster angeordnet.
Schweißplattenwärmetauscher bestehen aus mehreren Platten, die mit einem Schweißverfahren zusammengesetzt und dauerhaft gebunden werden.ist geschmolzen und fließt in die WellkanäleDiese Löttechnik gewährleistet eine hervorragende Wärmeleitfähigkeit und Strukturintegrität.
Das Wellentechnik-Design der Platten erhöht die Wärmeübertragung durch Turbulenzen im Flüssigkeitsfluss, wodurch die Kontaktfläche zwischen den Flüssigkeiten erhöht und ein effizienter Wärmeaustausch erzielt wird.Die kompakte Größe und leichte Konstruktion von Lötplattenwärmetauschern ermöglichen platzsparende Anlagen.
Diagonal Flow Brazing Heat Exchanger ist speziell für zentrale Klimaanlage, industrielle Kühlgeräte, großflächige Wärmepumpen usw.Die maximale Wärmeübertragungskapazität beträgt 600 kW., vor allem die Optimierung des Entwurfs von Kühlflüssigkeit Typ R410A in der Struktur.
3in1 brasierte Plattenwärmetauscher, wir nennen es Lufttrockner Plattenwärmetauscher, Kurzbezeichnung mit Kühltrockner.
Einschließender Verdampfer, Gas-Wasser-Trennschalter und Vorkühlgerät.
Vorkühler:
Wärmetauscher für kalte Luft und hochtemperaturartige Luft, Energieeinsparung für den Kompressor.
Verdampfer:
Das Wasser ist aus Druckluft gefriert.
Gas-Wasser-Separator:
Gas und Wasser getrennt, trockene Luft, keine Verstopfung, einfache Wartung.
Drei-in-Ein, hohe Wärmeübertragungseffizienz, kleines Volumen, Platz sparen, Wasser vollständig entfernen, Verstopfungsprobleme beseitigen.
| TYPE |
B(mm |
C(mm |
D (mm) |
E (mm) |
Stärke
(mm)
|
Gewicht ((Kg) |
Höchstdurchfluss (m3/h) |
Konstruktionsdruck (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
Ein Drittel.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
Ein Drittel.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2,32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2,3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1,8N |
300 |
3/4.5 |
